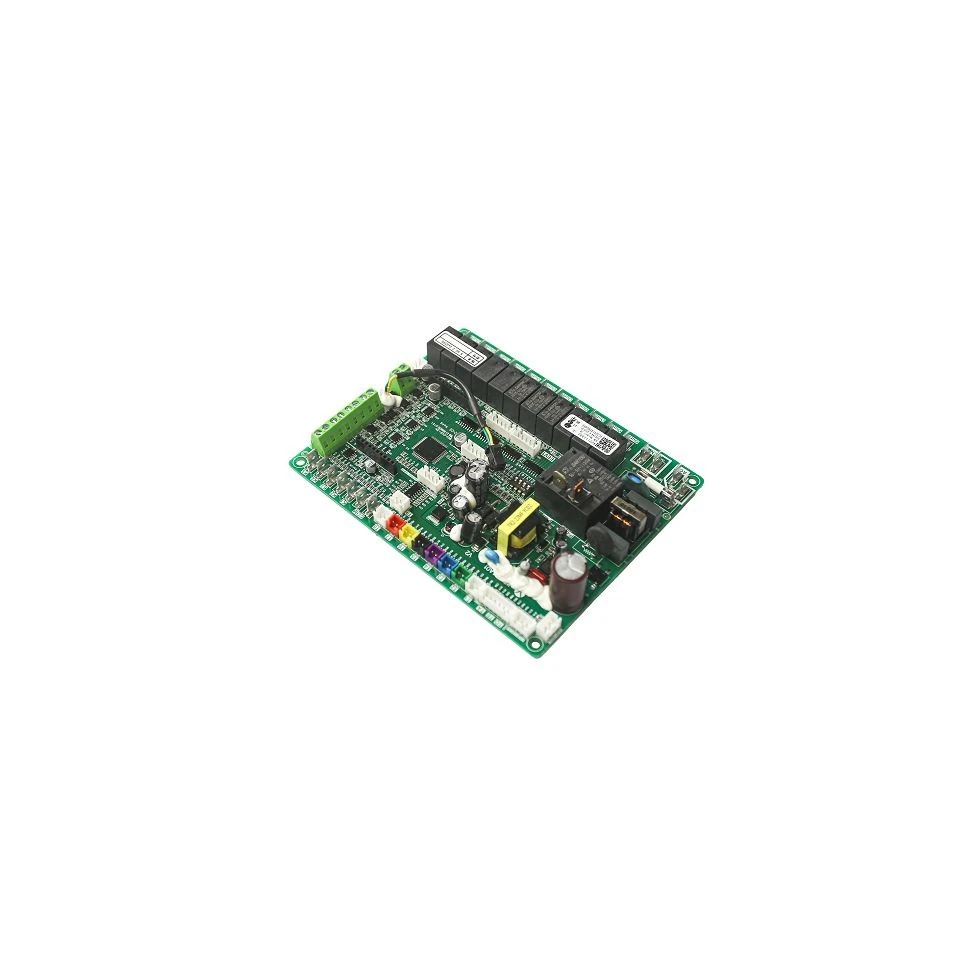

Vispārējā siltumsūkņa galvenā vadības panelis

Ieejas sprieguma diapazons: 220V±20%
Darba jaudas frekvence: 50/60Hz±5%
Vadības platforma: Renesas 16 bitu MCU ar neskaidru vadības algoritmu
I/O resursi: 12 AI / 12 releja izejas (1 × 30 A) / 2 EVV / 1 mainīgs -frekvences sūknis / 1 × 0–10 V izeja
Izmēri: 160*130*33,5mm

Nosūtīt pieprasījumu

Lejupielādēt

Funkcija

Vispārējā siltumsūkņa galvenā vadības panelis

ŠisVispārējā siltumsūkņa galvenā vadības panelisir paredzēts augstākās klases -siltumsūkņiem, komerciāliem gaisa kondicionieriem un HVAC centrālajām vadības sistēmām. Tam ir Renesas 16{7}}bitu MCU ar neskaidru vadības algoritmu vairāku ārējo ierīču inteliģentai koordinēšanai. Šī plate ievērojami paplašina I/O jaudu: 12 analogās ieejas ir piemērotas dažādiem temperatūras, mitruma un spiediena sensoriem; 12 releja izvadi ietver vienu ar 30 A kontaktu jaudu tiešai lielas{14}}jaudas slodzes vadīšanai. Tajā ir arī integrēti 2 elektroniskie izplešanās vārstu draiveri, 1 analogā izeja (0–10 V) un 1 mainīga -frekvences ātruma-regulējoša ūdens sūkņa saskarne, kas atbilst precīzām sarežģītu sistēmu plūsmas kontroles prasībām. Barošanas avots darbojas ar vienfāzes 220 V±20% platu spriegumu ar darba temperatūras diapazonu no -30 grādiem līdz +60 grādiem skarbos apstākļos.Vispārējā siltumsūkņa galvenā vadības panelis Komunikācijā ir iekļauti trīs neatkarīgi RS485 porti savienojuma izveidei ar resursdatoriem, draiveriem, līdzstrāvas ventilatora platēm, vadu kontrolleriem un citām ierīcēm, nodrošinot vairāku{1}}vienību tīklu izveidi. Ir nodrošināts iebūvēts 4 bitu DIP slēdzis (biti 1-3 adreses iestatīšanai, līdz 8 vergiem). Jo īpaši,Vispārējā siltumsūkņa galvenā vadības panelisatbalsta papildu iebūvēto 4G IoT moduli un FLASH mikroshēmu, kas ļauj veikt attālo parametru vaicājumu, iestatījumu izmaiņas un programmu atjauninājumus, izmantojot aizmugursistēmas platformu — nav nepieciešama darbība vietnē. Papildaprīkojumā ietilpst sūkšanas antena. Šo galveno vadības paneli plaši izmanto mainīgas -frekvences/fiksētas-frekvences siltumsūkņos, komerciālos tīros gaisa kondicionieros, dzesētāja/katlu sistēmās un ēku automatizācijā.

Produkta īpašības:

Augstas-veiktspējas kontroles kodols: Renesas 16 bitu MCU ar neskaidru vadības algoritmu inteliģentai un precīzai vadībai.

Izcila I/O paplašināšana: 12 analogās ieejas + 12 releja izejas (ieskaitot vienu 30A augstas-jaudas releju) + 2 EEVs + 1 mainīgas-frekvences ūdens sūknis.

Elastīga tīklošana un komunikācija: 3 RS485 porti resursdatoram, vadu kontrollerim, draiverim, ventilatora platei un vairāku-vienību tīklam.

Izvēles IoT funkcionalitāte: iebūvēta 4G moduļa saskarne, kas atbalsta attālo parametru iestatīšanu, programmas jaunināšanu un datu uzraudzību.

Plaša-temperatūra un plaša-sprieguma uzticama darbība: 220V±20% ieeja, no -30 grādiem līdz +60 grādiem darba temperatūra, piemērota skarbām vidēm.

NĒ.	Vienums	Specifikācija
1	Nominālais darba spriegums	Vienfāzes{0}}220 VAC
2	Ieejas sprieguma diapazons	220V ±20%
3	Darba jaudas frekvence	50/60Hz ±5%
4	Digitālā ieeja	5 kanāli
5	Analogā ieeja	12 kanāli
6	Spiediena sensora ieeja	2 kanāli (sprieguma -tips)
7	Analogā izeja	1 kanāls (0–10 V)
8	Releja izeja	12 kanāli (viens no tiem ir 30A)
9	Elektroniskā izplešanās vārsta izeja	2 kanāli
10	Ātrumu{0}}regulējošs ūdens sūknis	1 kanāls
11	Komunikācijas režīms	RS485 (3 kanāli, 1 kanāls tiks aizņemts, ja ir uzstādīts 4G IoT modulis)
12	DIP slēdzis	4 biti (bits 1-3 adreses iestatīšanai, bits 4 rezervēts)
13	Darba temperatūras diapazons	-30 ~ +60 grādi
14	Uzglabāšanas temperatūras diapazons	-45 ~ +85 grādi
15	Augstums virs jūras līmeņa	<2000m
